一、三星貼片機板卡芯片級維修各種工具

3、吸錫器：
吸錫器是一種修理電器用的工具，收集拆卸焊盤電子元件時融化的焊錫。有手動，電動兩種。維修拆卸零件需要使用吸錫器，尤其是大規模集成電路，更為難拆，拆不好容易破壞印制電路板，造成不必要的損失。簡單的吸錫器是手動式的，且大部分是塑料制品，它的頭部由于常常接觸高溫，因此通常都采用耐高溫塑料制成。
4、熱風槍、熱風焊臺：
熱風槍主要是利用發熱電阻絲的槍芯吹出的熱風來對元件進行焊接與摘取元件的工具。根據熱風槍的工作原理，熱風槍控制電路的主體部分應包括溫度信號放大電路、比較電路、可控硅控制電路、傳感器、風控電路等。另外，為了提高電路的整體性能，還應設置一些輔助電路，如溫度顯示電路、關機延時電路和過零檢測電路。設置溫度顯示電路是為了便于調溫。溫度顯示電路顯示的溫度為電路的實際溫度，工人在操作過程中可以依照顯示屏上顯示的溫度來手動調節
5、芯片編程器：
編程器在臺灣是叫燒錄器，因為臺灣的半導體產業發展的早，到大陸后,客戶之所以叫它為“編程器”是因為現在英文名為PROGRAMMER，這個英文名與一般編寫軟件程式設計師是同名，所以就叫“編程器”，編程器實際上是一個把可編程的集成電路寫上數據的工具,編程器主要用于單片機（含嵌入式）/存儲器(含BIOS)之類的芯片的編程（或稱刷寫）。
6、主板診斷卡：
主板故障診斷卡：是利用主板中BIOS內部自檢程序的檢測結果，通過代碼一一顯示出來，結合本書的代碼含義速查表就能很快地知道電腦故障所在。尤其在三星貼片機不能引導操作系統、黑屏、加載失敗時，使用本卡更能體現其便利，使您事半功倍。
7、CPU假負載：在我們維修主CPU卡的時候（更多是維修主板）。如果懷疑故障是CPU引起的那么必須要使用到CPU假負載這款維修工具。如果我們懷疑CPU有故障的時候，我們是不可能拿真的CPU上到電腦主板CPU插座上測試的，因為這樣很容易燒壞CPU，畢竟維修都是有風險的。況且是在不知道準確故障的情況下。那么這個時候就可以用CPU假負載代替真的CPU來進行故障測試了。
8、打阻值卡：
打阻值卡用于有標準接插件的配件的維修，可以打阻值、測信號。現在電子市場里的中小維修部維修主板的成功率一般不超過60%，主要是因為他們只修一些比較容易解決的問題，對于總線故障他們一般就不修了。廠家售后服務部的維修成功率一般在98%以上，這就要求他們即使總線出問題了，也要修復，這時就要用打阻值卡了。打阻值卡有兩種，一種是手工的，另一種是自動的，手工打阻值卡很簡潔，上面清楚地標明了地址、數據、控制總線，維修時只要直接用示波器或萬用表測相關的點的信號就可以了，提高了工作效率，省去了翻看資料的煩惱。自動打阻值卡在手工打阻值卡的基礎上增加了數模轉換器、數據采集電路、接口電路和軟件系統，這樣就可以通過計算機處理相關數據信號，效率又可以提高很多，自動打阻值卡有數據采集功能，即我們能常所說的“學習”功能，它可以把好主板的信號采集到電腦里作為一個數據庫的記錄保存起來，維修時就可以把故障主板的相關數據也采集進來作比較，從而找出故障點。
9、示波器：
示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖象，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。
10、芯片起拔器：
用于插拔印刷電路板的起拔裝置，包括：固定塊、手柄、起拔爪、彈簧、圓柱銷，扳手與固定塊之間通過圓柱銷連接，扳手以圓柱銷為轉軸實現起拔器的起拔功能，彈簧安裝在扳手和固定塊之間，保證起拔器在開啟狀態使扳手處于一固定狀態，不晃動；扳手包括手柄和起拔爪，采用塑料件手柄和金屬件起拔爪的復合型結構，起拔爪部分裝入手柄內腔。采用本實用新型的起拔器既能夠滿足起拔時具體較大力矩的要求，也能確保扳手不易斷裂。而且采用流線型設計，并符合CPCI標準，可廣泛應用與通訊設備或電子設備的插板設計中。
11、臺式機電源診斷器診斷儀：
用于測試電腦機箱電源供電是否正常的儀器。

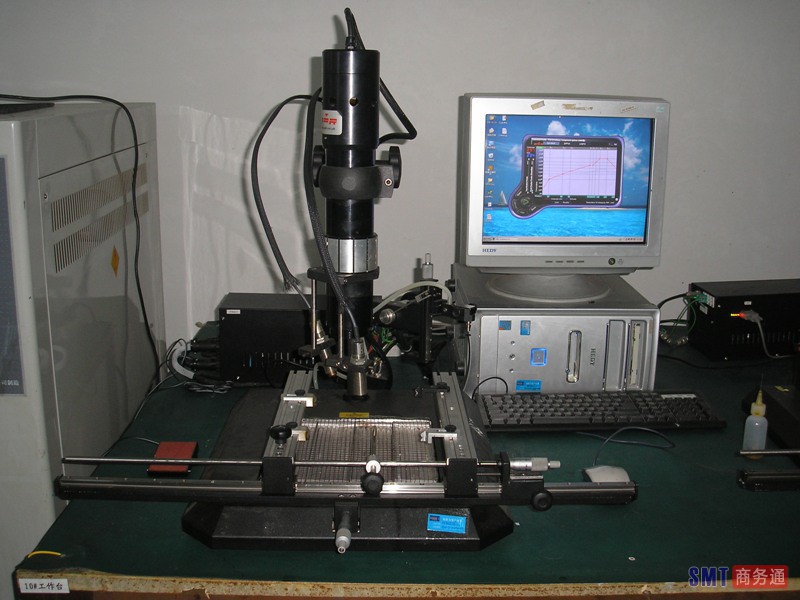

12、BGA返修臺：
一般只有大型維修機構或是維修學校和品牌電腦廠家、主板廠家才有的大型維修設備。
13、錫鍋：
一般情況下，錫爐是指電子接焊接中使用的一種焊接工具。對于分立元件線路板焊接一致性好，操作方便、快捷、工作效率高，是您生產加工的好幫手。一般市場上熔錫爐根據發熱方式，可分為內熱式熔錫爐和外熱式錫爐。按照錫槽的外形來說，可以分體圓形小錫爐和方形錫爐。圓形錫爐的話，一般直徑在100毫米以下，而這個尺寸以上的話通常為方型。鼠標鍵盤的接口都是用這個焊接上去的。這個也是大型維修設備。
14、常用工具：
那就是尖嘴鉗、螺絲刀、鑷子這些了。不多介紹了。

三星貼片機板卡維修的級別
